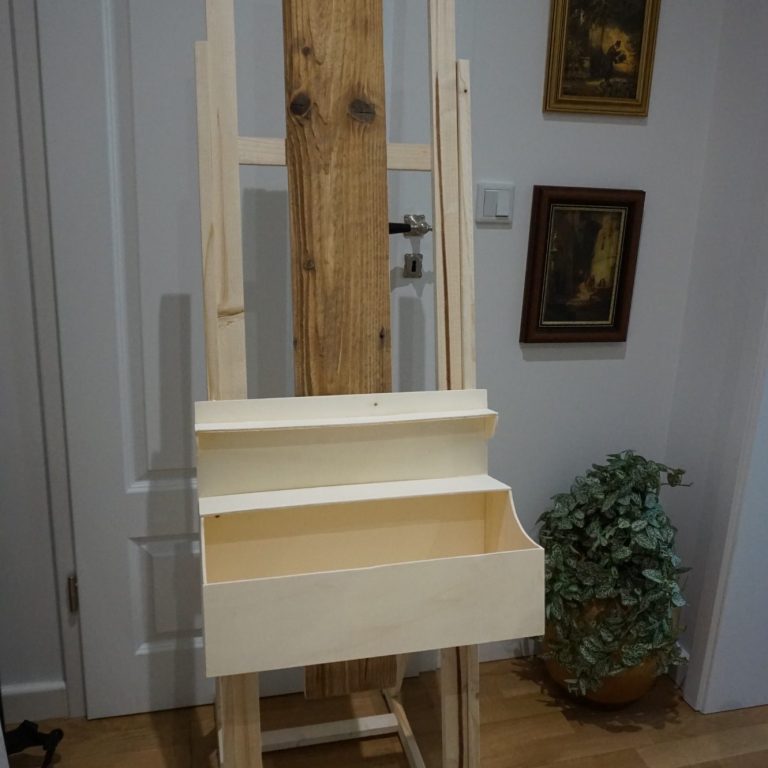

Staffelei

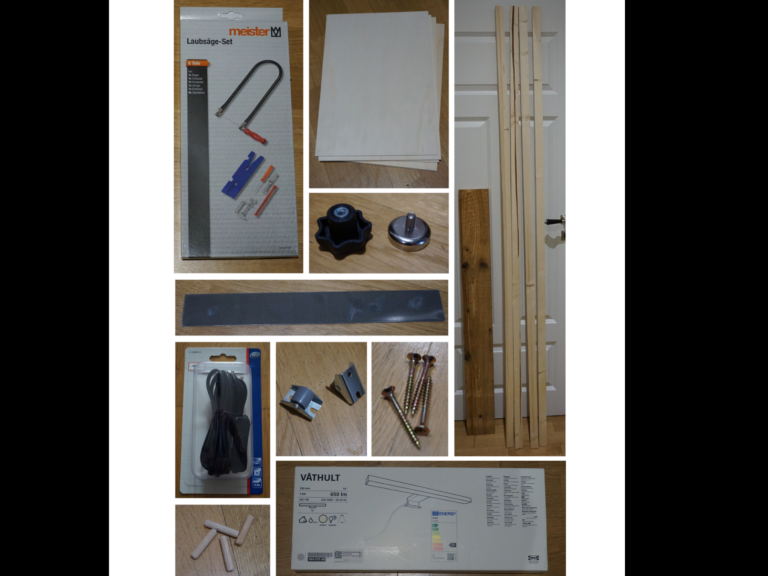

Was du brauchst:
Materialien:
- Holzleisten
- Holzbrett
- Laubholzplatten
- Schrauben
- Dübel
- Magnetstreifen
- Magnet mit Gewinde
- Griff zum aufschrauben
- Rollen
- Holzleim
- Lampe
- Kabel mit Stecker
Werkzeug:
- Säge
- Zollstock
- Akkubohrer
- Schraubenzieher
- Schleifpapier
- Klemmen
- Bleistift
Schritt für Schritt Anleitung:

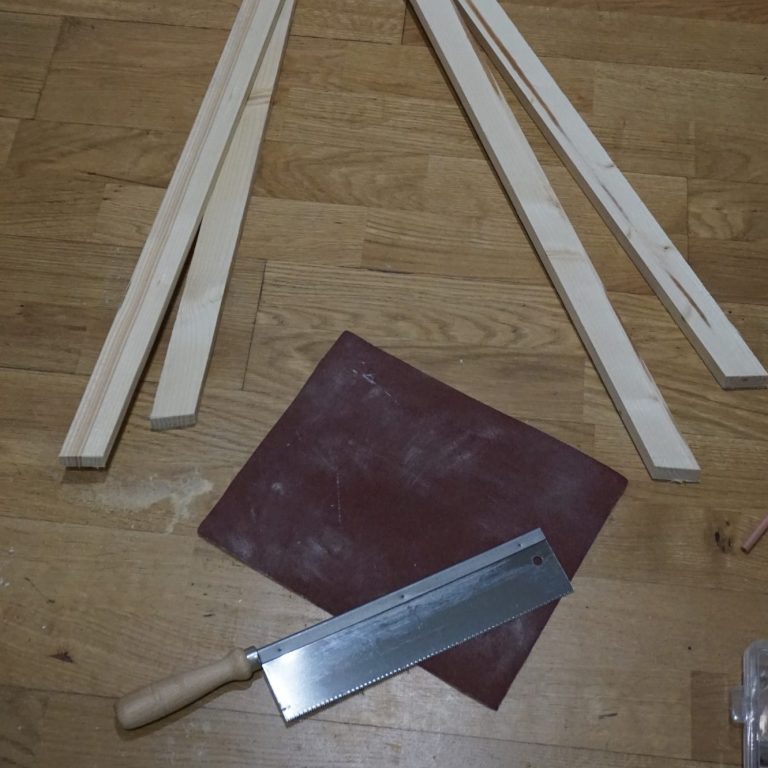

Holz zusägen

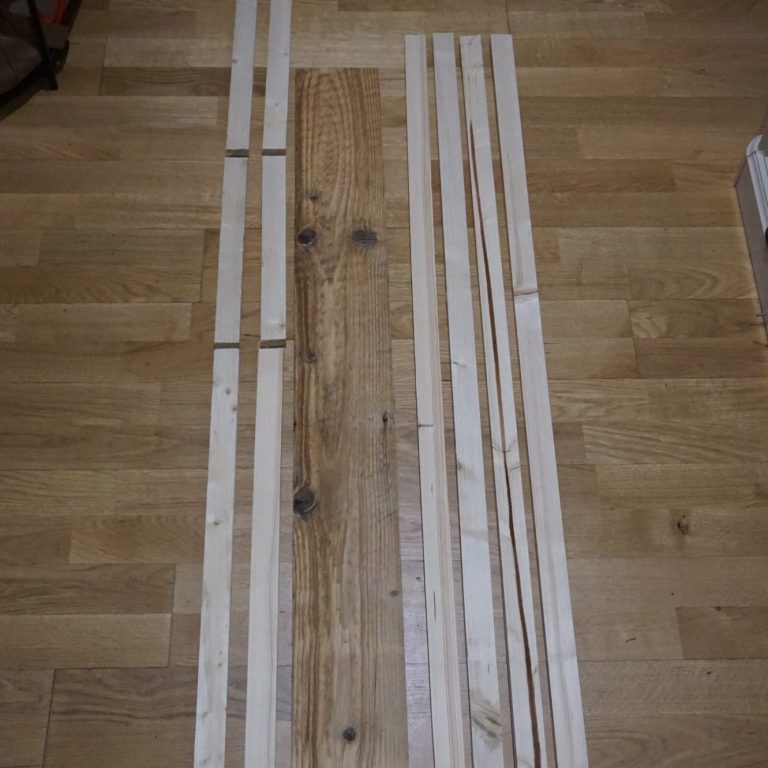

Für das Mittelgestell und das Untergestell benötigst du insgesamt sechs Holzleisten. Nimm zunächst zwei der Leisten und markiere darauf drei Abschnitte: zweimal 30 cm und einmal 140 cm. Säge die Leisten anschließend an den Markierungen zu. So erhältst du die benötigten Holzteile für die beiden Gestelle.
1.
Abstand festlegen
Lege für das Mittelgestell zwei 2 m lange Holzleisten parallel zueinander auf den Boden. Positioniere anschließend zwei der 30 cm langen Holzleisten quer darauf. Miss mit dem Zollstock den Abstand zu den Enden der langen Holzleisten aus und richte die Querleisten so aus, dass sie auf beiden Seiten den gleichen Abstand haben. An diesem Gestell wird später das Holzbrett befestigt.
2.

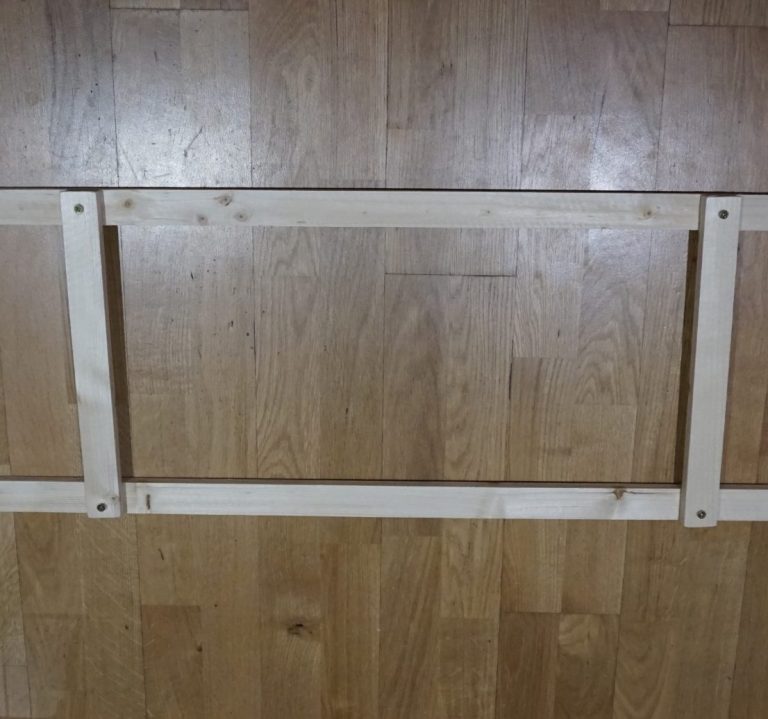

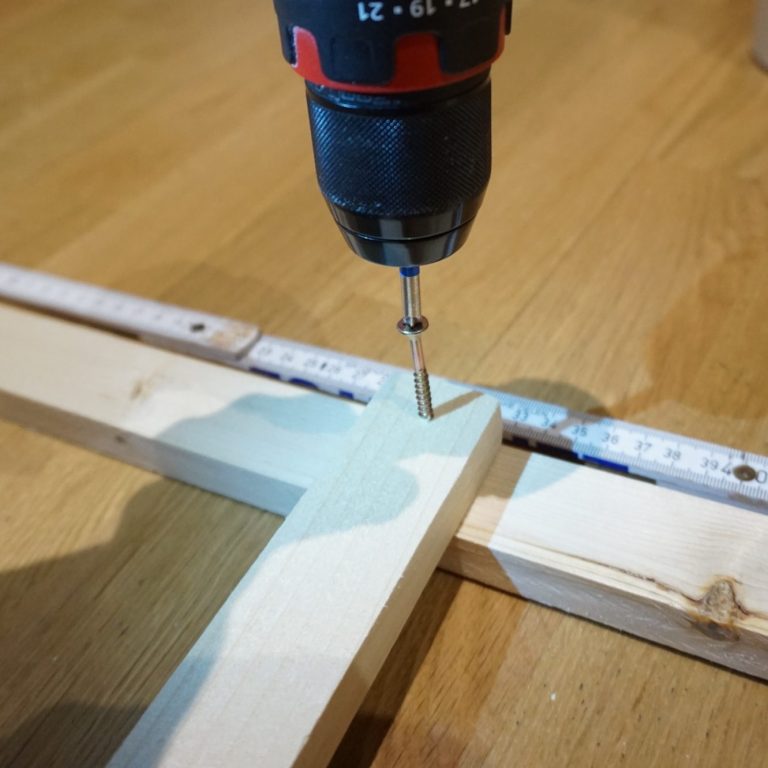

Mittelgestell verschrauben
Verschraube nun die Holzleisten miteinander, sodass das Mittelgestell entsteht. Achte dabei darauf, dass die beiden langen Holzleisten parallel zueinander liegen und die Querleisten nicht verrutschen.
3.
4.

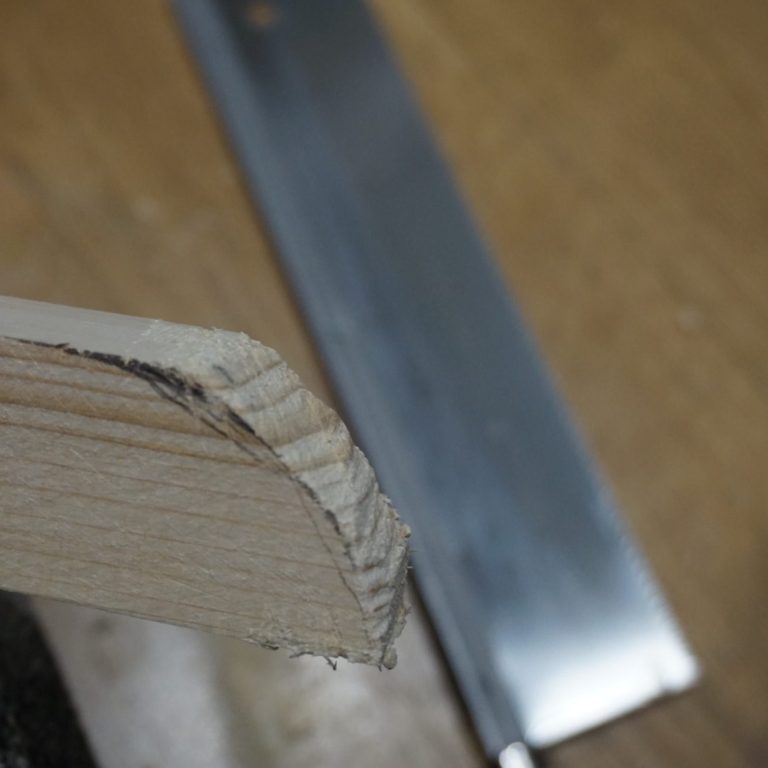

Leisten zusägen

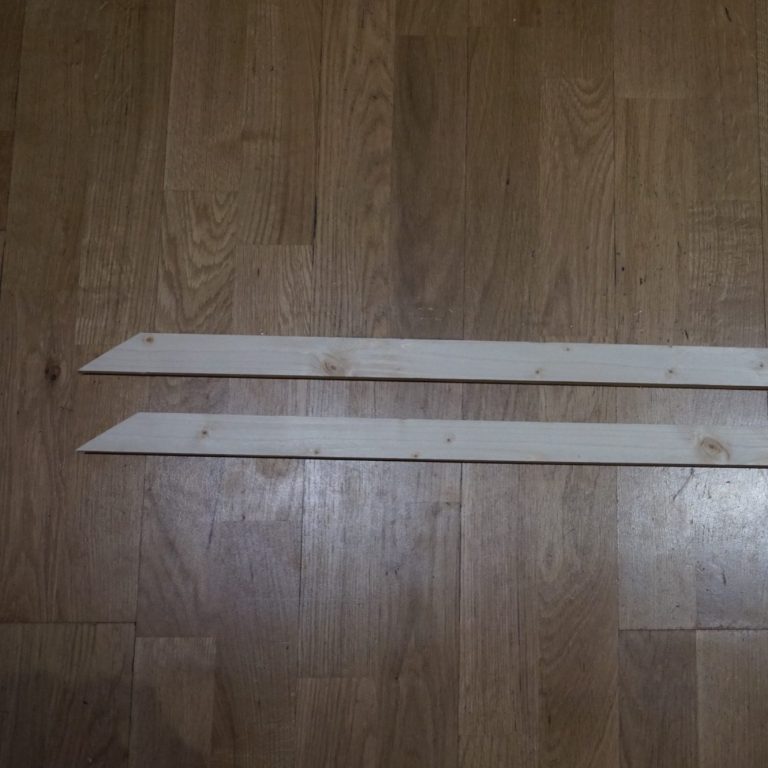

Für das Untergestell verwendest du die beiden 1,40 m langen Holzleisten. Zeichne zunächst an beiden Enden jeder Leiste eine Rundung auf. Säge anschließend entlang der Markierung, um die Ecken abzurunden. Schleife zum Schluss alle Schnittkanten sorgfältig mit Schleifpapier glatt, bis eine saubere Oberfläche entsteht.
5.

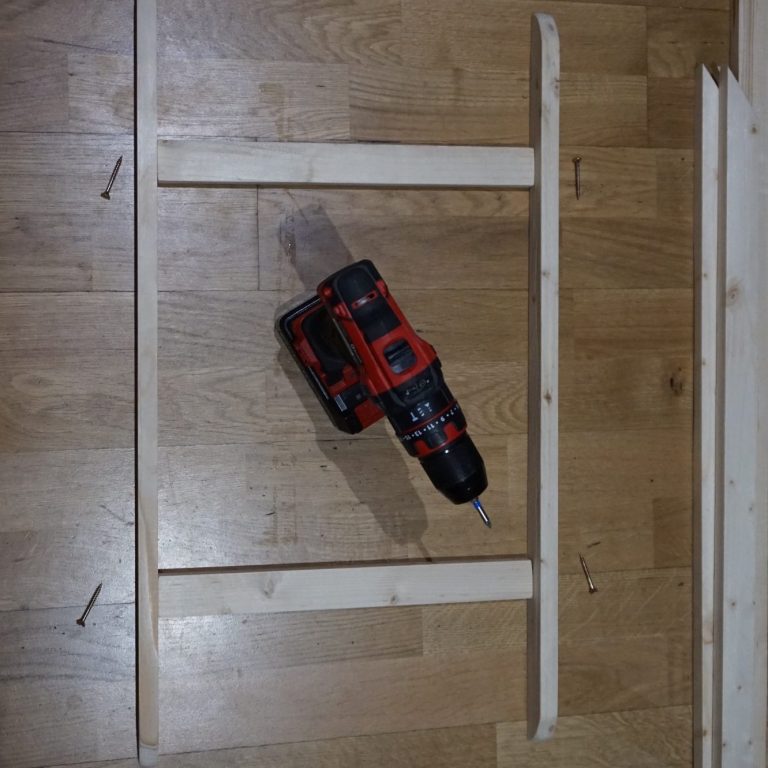

Untergestell bauen
Lege die beiden bearbeiteten Holzleisten parallel auf den Boden, sodass die abgerundeten Enden nach oben zeigen. Positioniere anschließend die beiden 30 cm langen Holzleisten quer dazwischen, wobei die breitere Seite nach unten zeigt. Richte alle Teile so aus, dass die Querleisten auf beiden Seiten den gleichen Abstand zu den Enden haben. Verschraube anschließend alle Holzleisten miteinander und überprüfe, dass das Untergestell rechtwinklig und stabil ist.
6.
Rollen befestigen

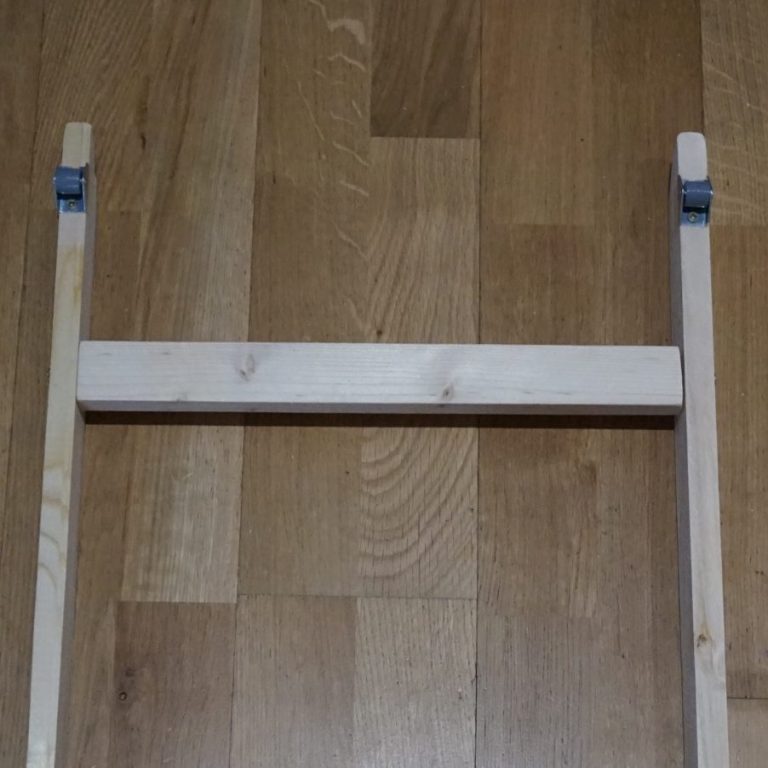

Drehe das Untergestell um und befestige an einem Ende die beiden Rollen. Achte darauf, dass sie gerade ausgerichtet und sicher verschraubt sind. Die Rollen erleichtern später den Transport der Staffelei und sorgen dafür, dass sie sich bequem verschieben lässt.

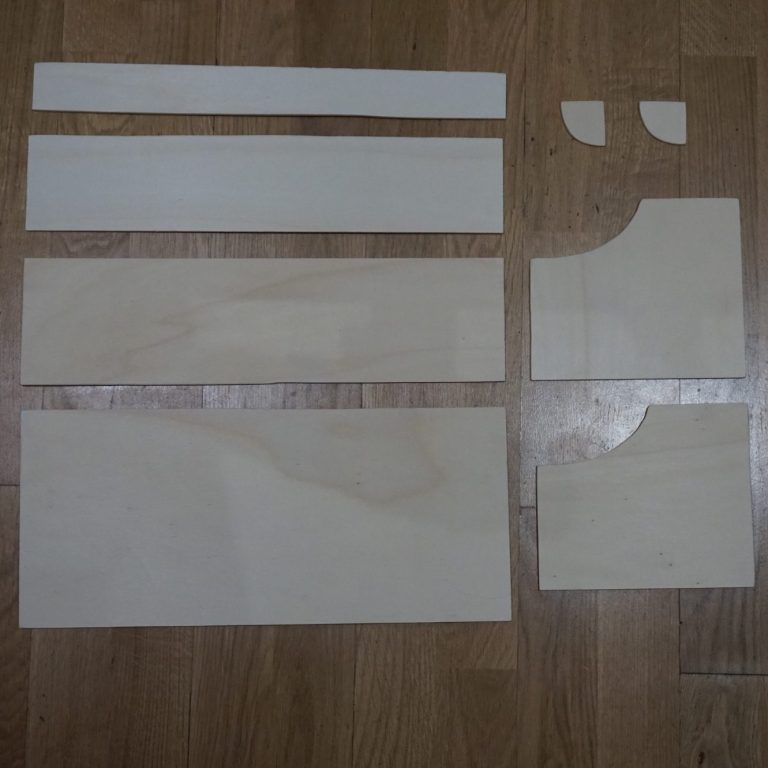

Holzplatten ausschneiden

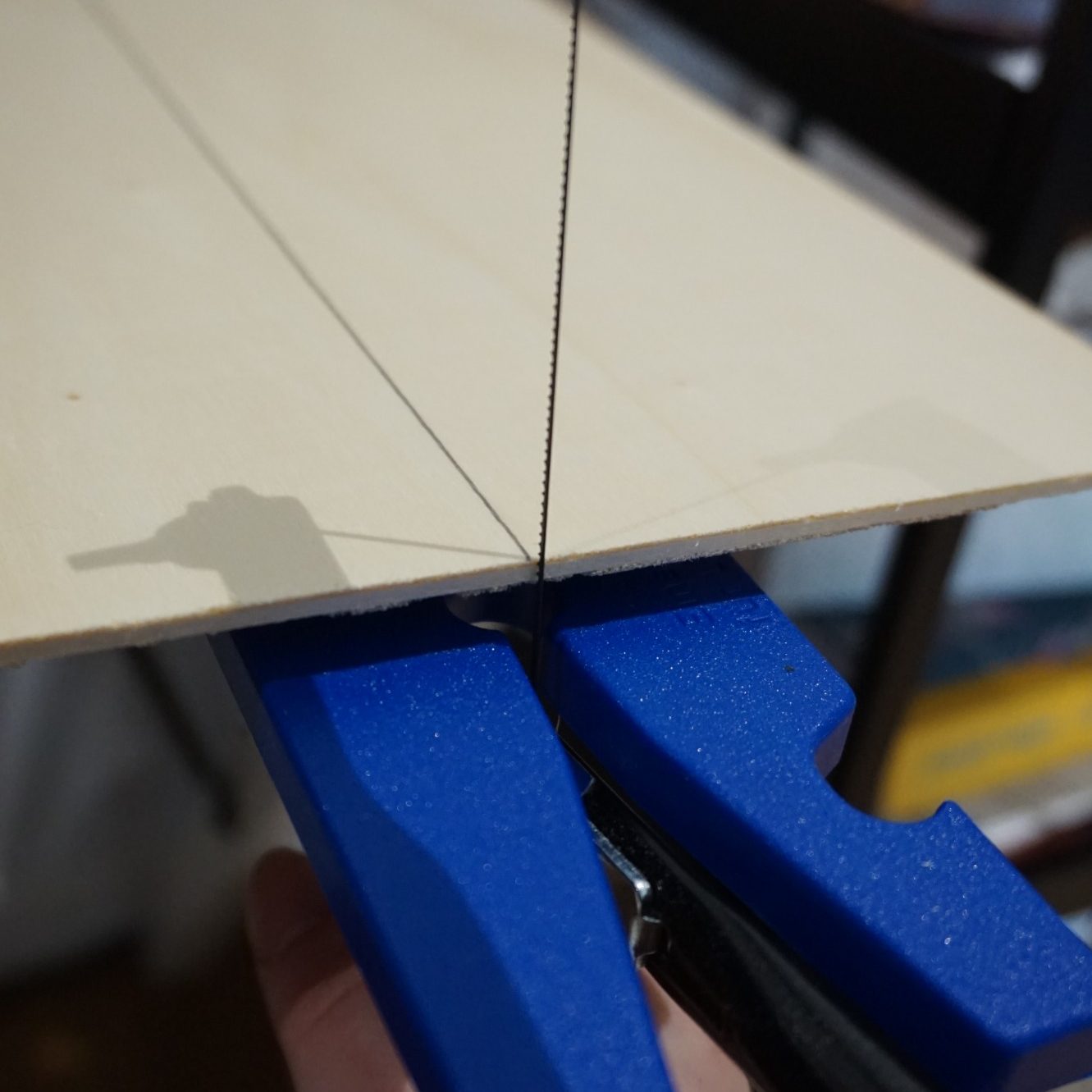

Zeichne die benötigten Formen für die Box und die Ablage mit einem Bleistift auf die Leimholzplatten auf. Schneide anschließend alle Teile sorgfältig mit einer Säge aus und glätte die Schnittkanten bei Bedarf mit Schleifpapier. Für die Rückwand kannst du eine ganze Leimholzplatte verwenden, ohne sie zuzuschneiden.
7.

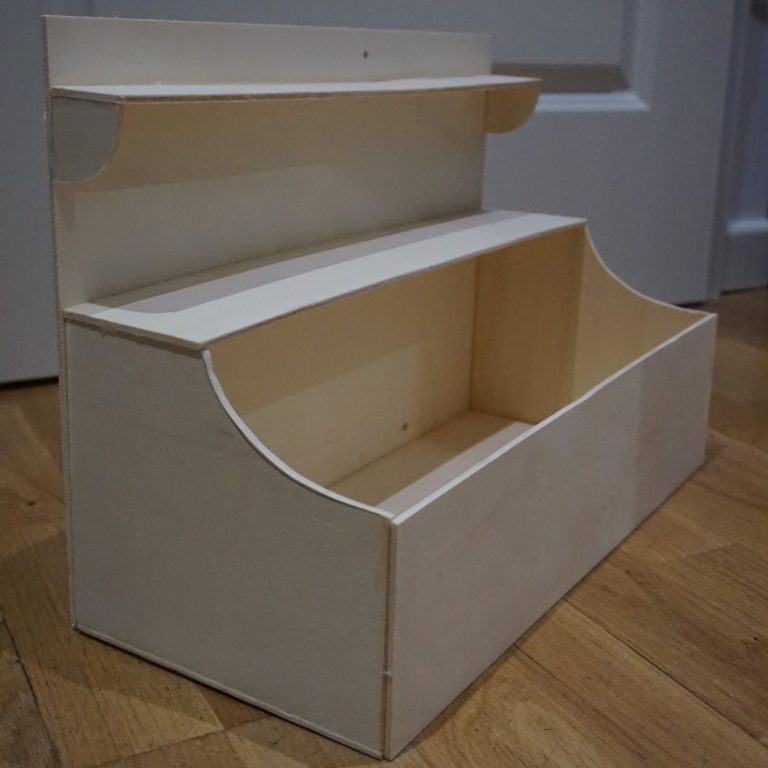

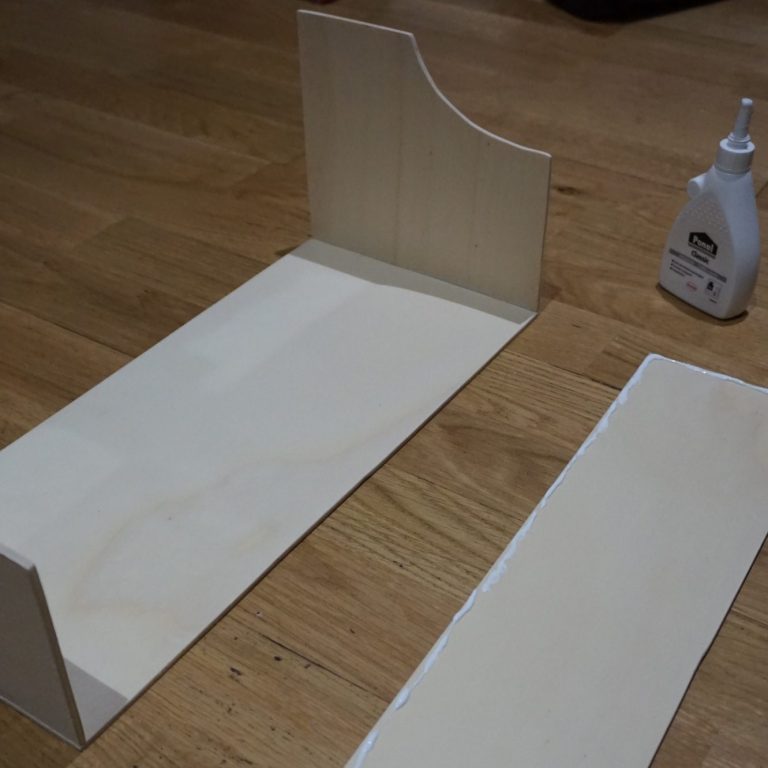

Box zusammenkleben

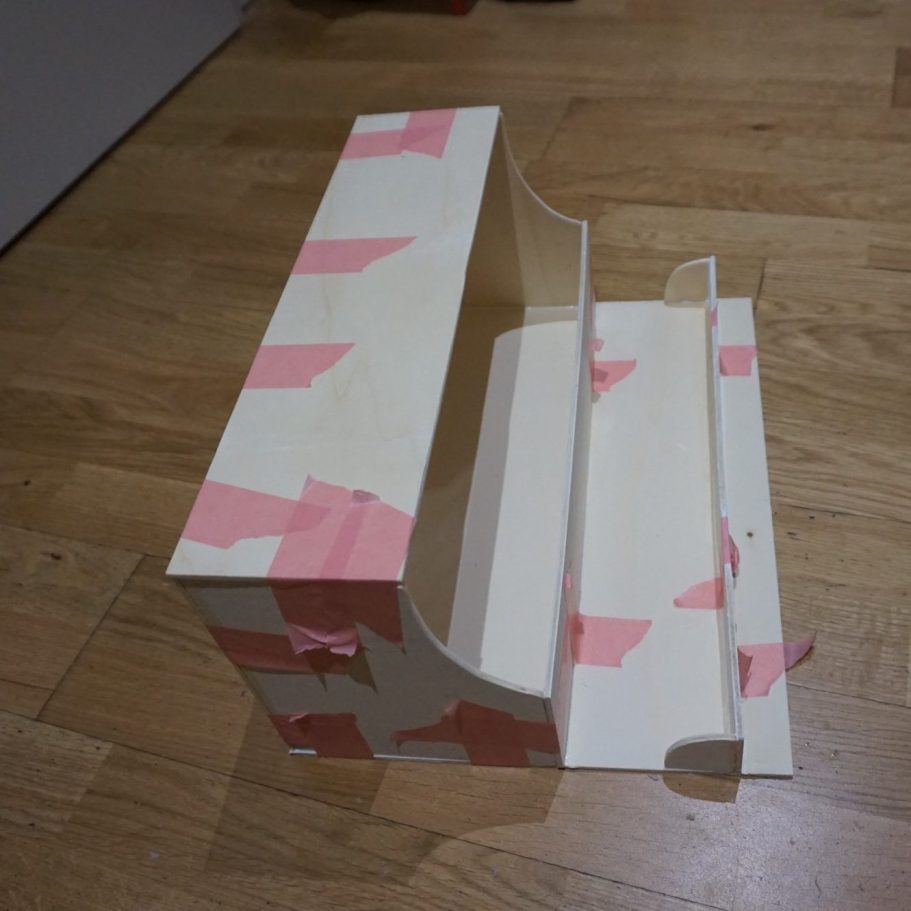

Klebe die zugeschnittenen Holzteile für die Box nacheinander mit Holzleim zusammen und drücke sie jeweils kurz fest. Damit während des Trocknens nichts verrutscht, kannst du die einzelnen Teile zusätzlich mit Klebeband unter Spannung fixieren.
8.

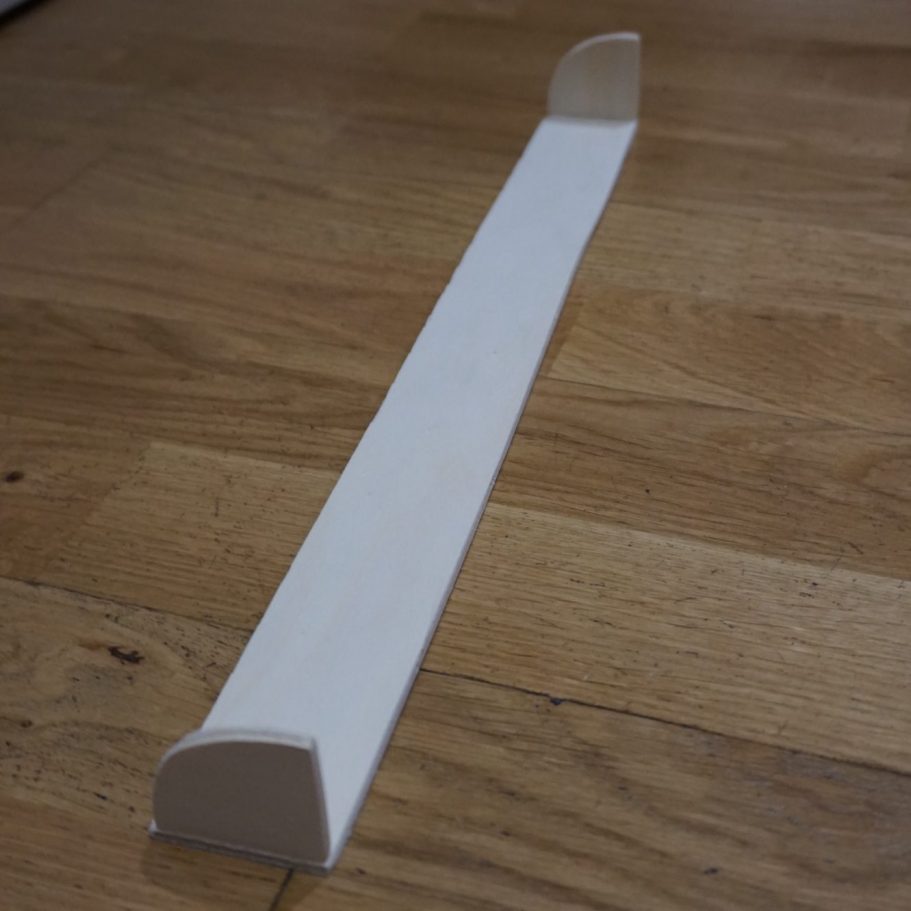

Ablage ankleben
Klebe zunächst die beiden Viertelkreise mit Holzleim an die schmale Holzplatte und lasse den Leim vollständig trocknen. Befestige die fertige Ablage anschließend mit Holzleim in deinem gewünschten Abstand zur Box auf der Rückwand. Richte sie sorgfältig aus und drücke sie kurz an, bis sie sicher hält.
9.
10.

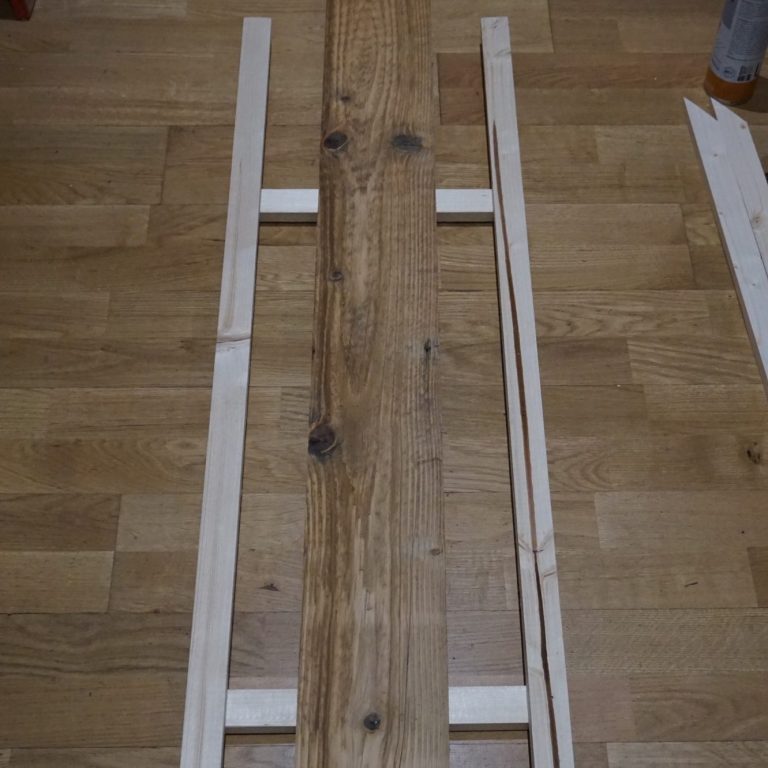

Brett anschrauben
Lege das Mittelgestell so auf den Boden, dass die beiden kurzen Querleisten nach unten zeigen. Positioniere anschließend das Holzbrett an der gewünschten Stelle und achte darauf, dass es auf beiden Seiten über die Querleisten hinausragt. Markiere die Position auf der Rückseite des Brettes mit einem Bleistift. Drehe anschließend die Konstruktion vorsichtig um und verschraube das Brett von der Rückseite aus mit mehreren Schrauben am Mittelgestell.
11.
Winkel bestimmen

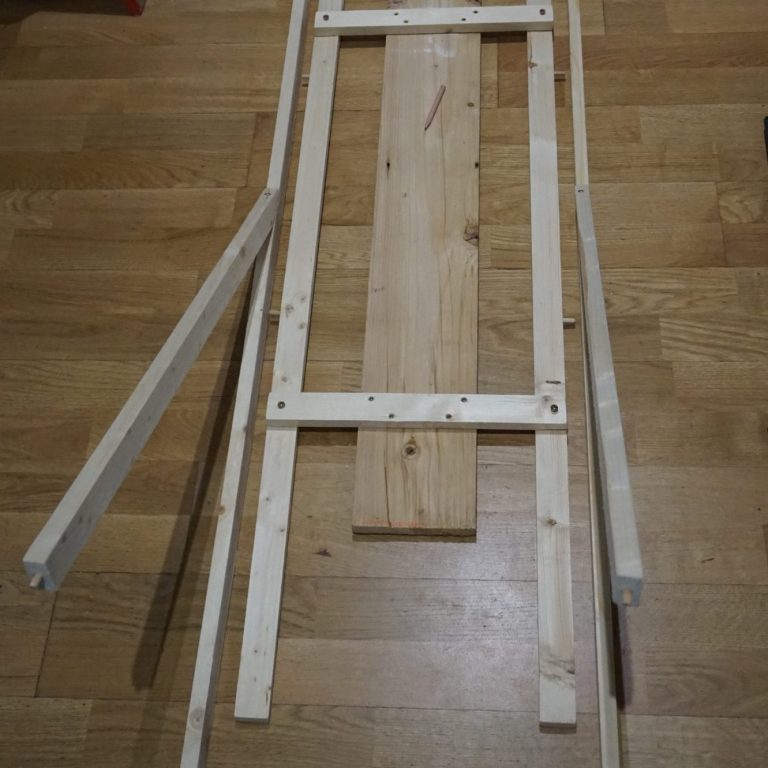

Bestimme zunächst den Winkel für die beiden Stützen. Lege dafür zwei Holzleisten übereinander und zeichne den benötigten Winkel mit einem Bleistift auf. Säge anschließend entlang der Markierung und schleife die Schnittkante bei Bedarf glatt. Die erste zugeschnittene Leiste kannst du anschließend als Vorlage verwenden, um den gleichen Winkel auf die zweite Leiste zu übertragen und ebenfalls zuzuschneiden.
12.

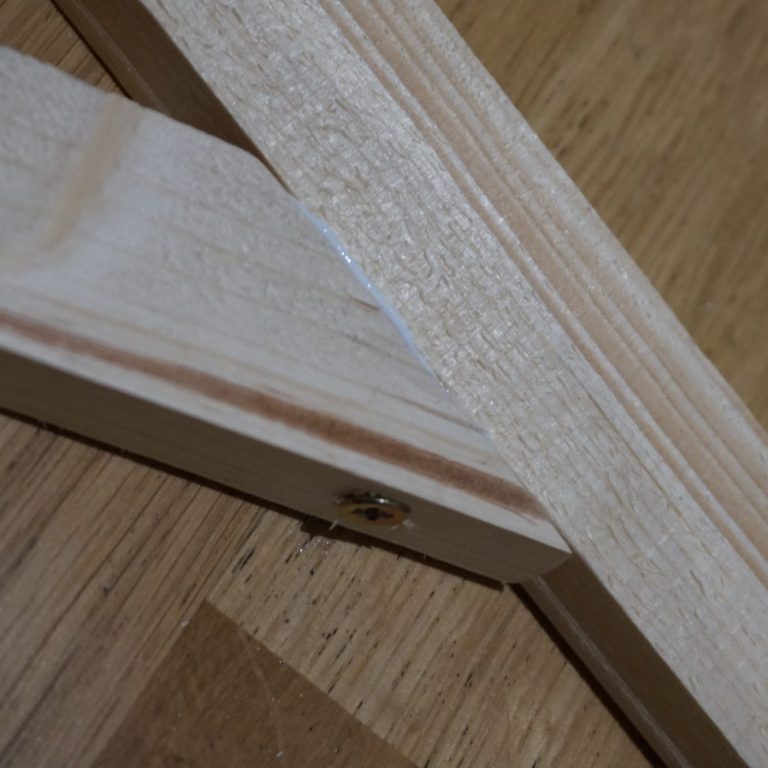

Stützen verbinden
Lege die beiden Leissten an den vorgesehenen Positionen an und verschraube sie sicher.
Enden zusägen
Nimm eine der übrigen Holzleisten oder einen anderen geraden Gegenstand zur Hilfe und lege ihn zwischen die beiden äußeren Ecken der Konstruktion. Markiere anschließend mit einem Bleistift den Bereich der Stützen, der abgesägt werden muss. Säge die markierten Enden sorgfältig ab und schleife die Schnittkanten bei Bedarf glatt.
13.

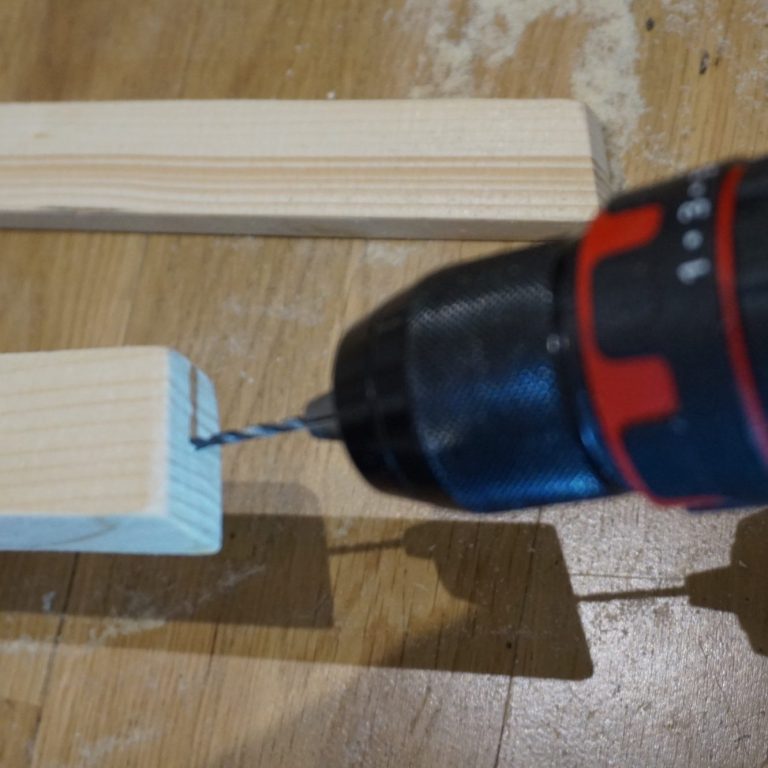

Löcher bohren
Bohre mittig in jedes Ende der beiden Stützen ein Loch, das zur Größe der Dübel passt. Achte darauf, möglichst gerade zu bohren, damit die Dübel später sicher sitzen. Wiederhole den Vorgang anschließend bei der zweiten Stütze.
14.

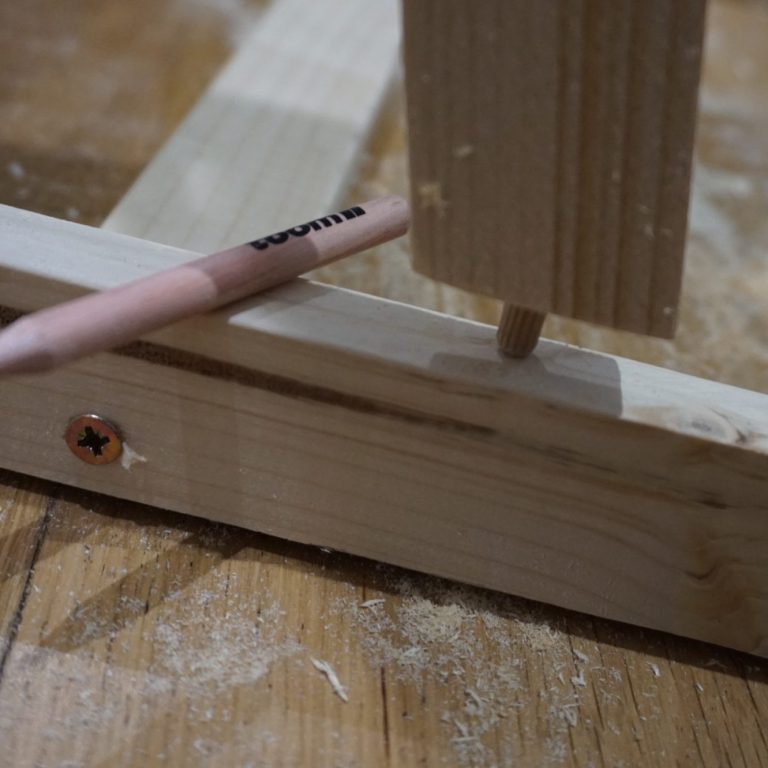

Position markieren
Lege das Untergestell mit der richtigen Seite nach oben auf den Boden. Positioniere eine Stütze mittig auf dem Gestell. Markiere anschließend mit einem Bleistift die Position der Dübellöcher auf dem Untergestell. Bohre an den Markierungen Löcher in derselben Größe wie die Dübel, damit sie später passgenau eingesetzt werden können. Wiederhole den Vorgang anschließend mit der anderen Seite.
15.
16.
Höhe festlegen
Lege das Mittelgestell mit der Rückseite nach oben auf den Boden. Positioniere anschließend die beiden Stützen mit der längeren Seite nach unten neben dem Gestell. Richte sie in der gewünschten Höhe aus, denn je höher die Stützen befestigt werden, desto höher steht später auch das Brett der Staffelei. Achte darauf, dass beide Stützen auf derselben Höhe liegen.
17.
Stützen montieren

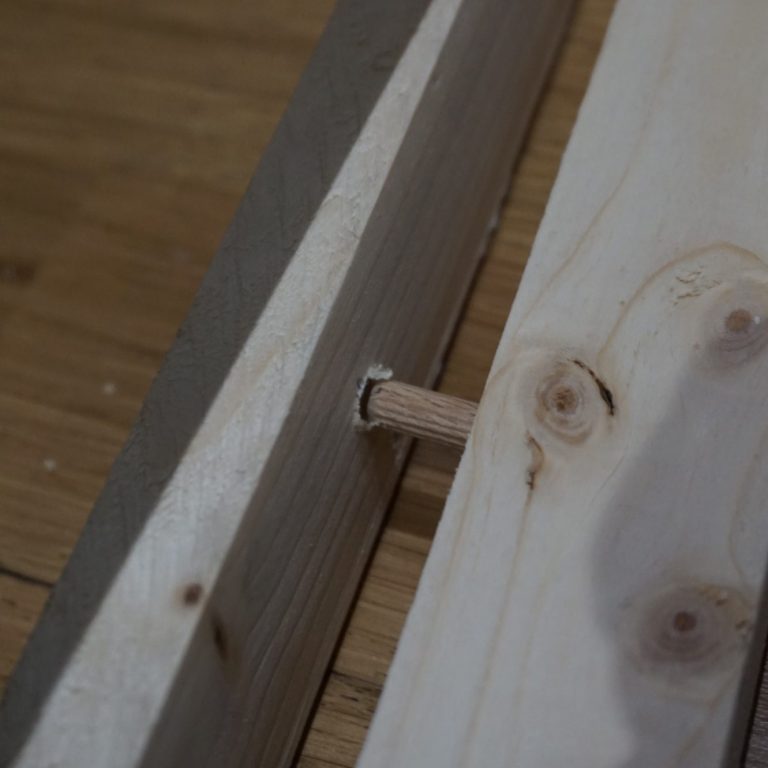

Markiere an beiden Stützen jeweils zwei Punkte mit dem gleichen Abstand zueinander. Bohre anschließend sowohl in das Mittelgestell als auch in die Stützen passende Löcher für die Dübel. Stecke die Dübel ein und setze die Bauteile zusammen. Falls die Verbindung noch nicht fest genug sitzt, kannst du zusätzlich etwas Holzleim auf die Dübel geben, um die Stützen dauerhaft zu fixieren.
18.
Untergestell anbringen

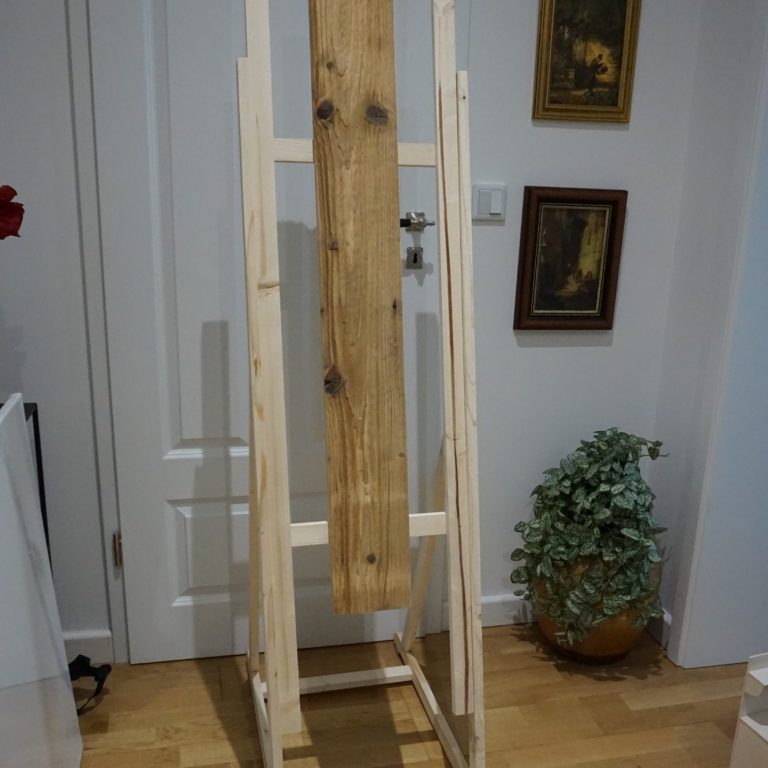

Stecke die fertige Konstruktion auf das Untergestell und achte darauf, dass die Dübel vollständig in den Bohrungen sitzen. Richte alles sorgfältig aus und überprüfe den festen Sitz. Achte außerdem darauf, dass sich die Rollen auf der Rückseite der Staffelei befinden.
Box ankleben

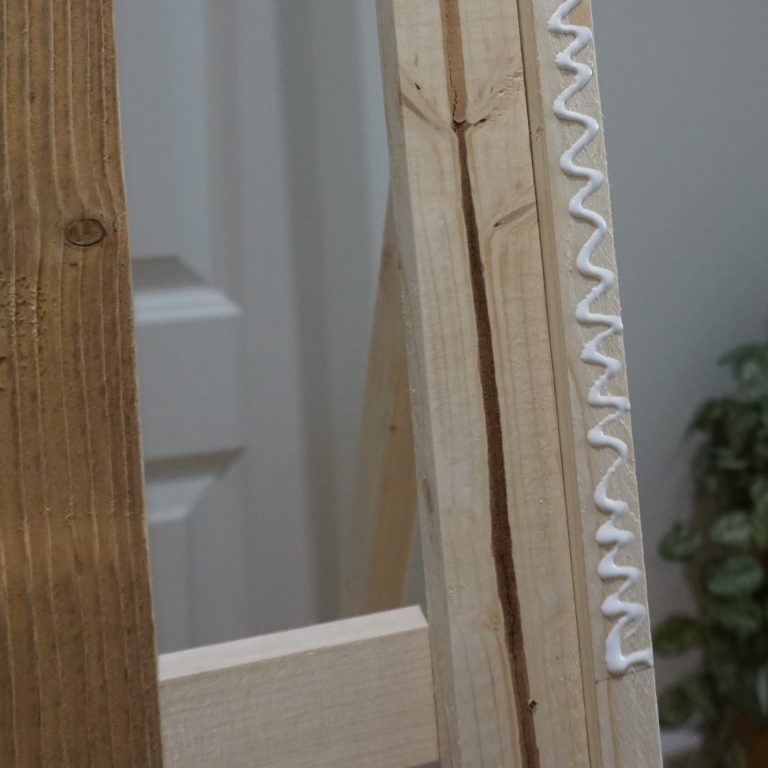

Teste zunächst, in welcher Höhe du die Box anbringen möchtest. Setze dich dafür am besten auf einen Stuhl und halte die Box an die gewünschte Position. Markiere anschließend an den beiden äußeren Holzleisten jeweils die obere und untere Kante der Box. Trage danach im markierten Bereich gleichmäßig Holzleim auf.
19.

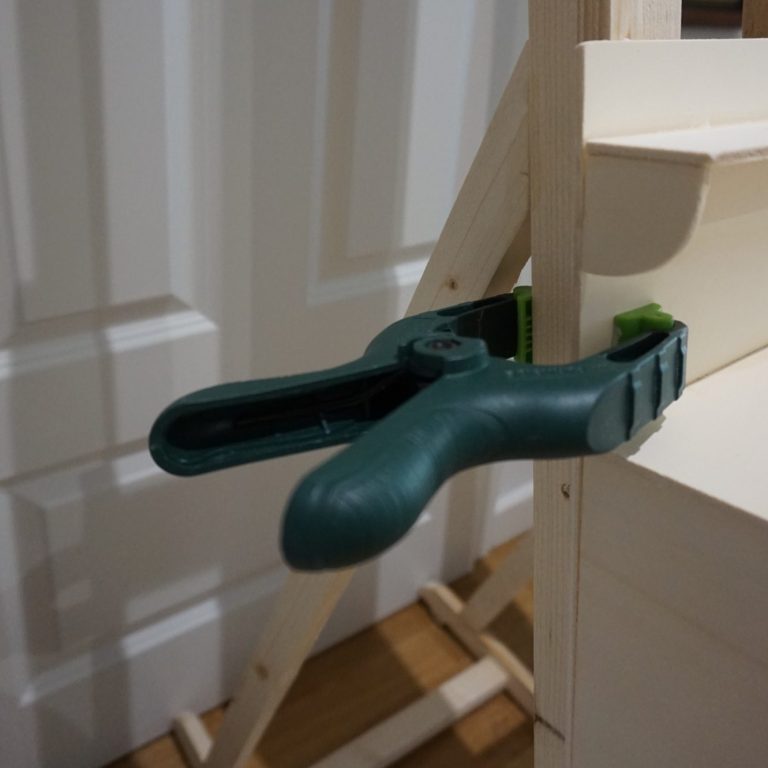

Position festlegen
Drücke die Box an den mit Holzleim versehenen Stellen fest an. Überprüfe anschließend mit einer Wasserwaage, ob sie gerade ausgerichtet ist. Befestige zum Trocknen auf beiden Seiten Klemmen, damit die Box nicht verrutscht und der Leim in Ruhe aushärten kann.
20.
Box anschrauben
Wenn der Kleber getrocknet ist kannst du zur zusätzlichen Stabilität an die Innenseite der Box noch Schrauben anbringen.
21.
22.

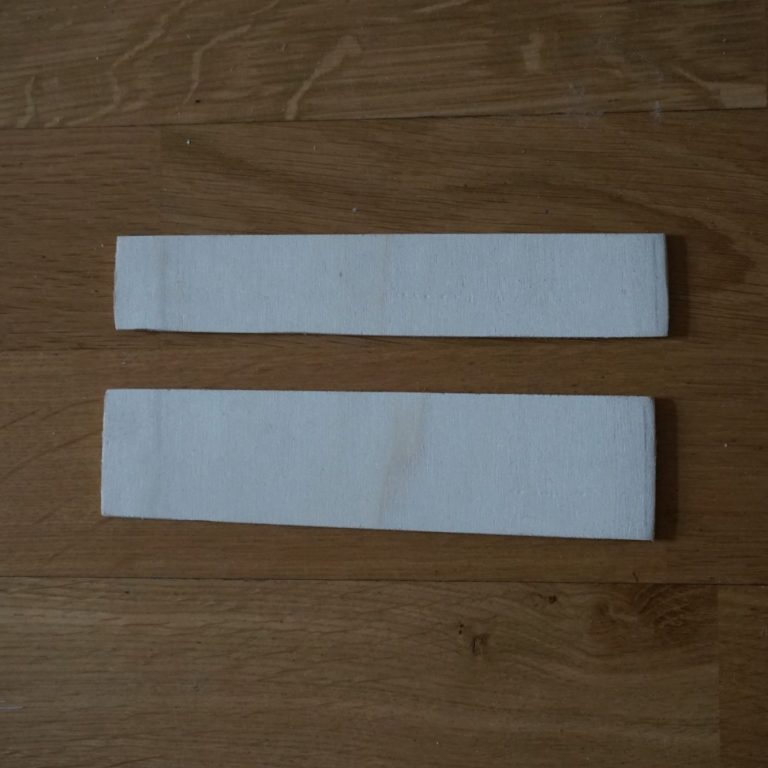

Platten zuschneiden
Schneide für den Halter zwei gleich lange Holzplatten zu und schleife die Schnittkanten anschließend kurz mit Schleifpapier glatt. Eine der beiden Platten sollte dabei etwa 1 cm breiter sein als die andere.
23.

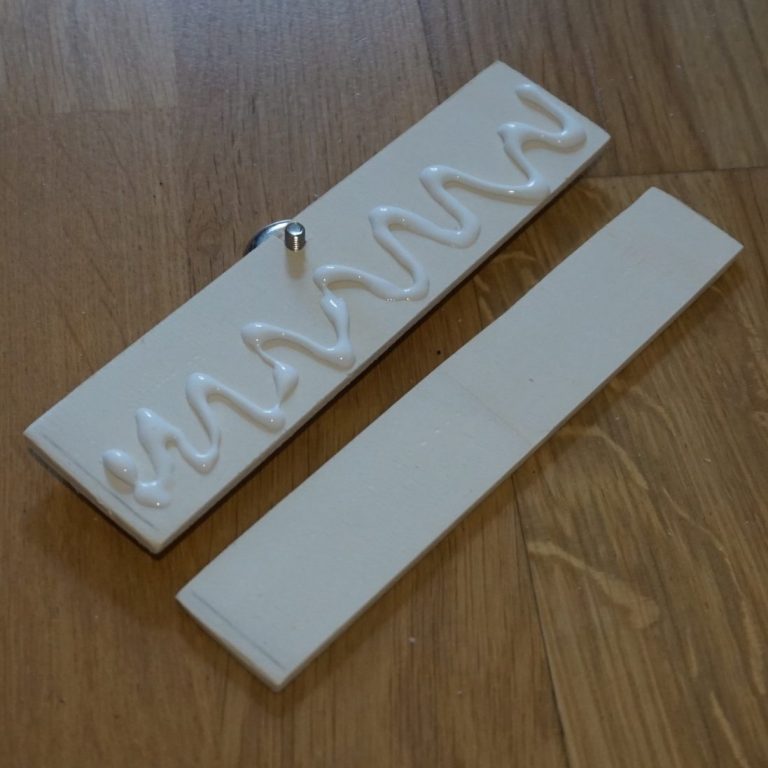

Platten verbinden
Bohre in die breitere Holzplatte mittig am oberen Rand ein Loch, das gerade groß genug ist, damit der Magnet mit Gewinde hindurchpasst. Trage anschließend unterhalb des Lochs gleichmäßig Holzleim auf und lege die schmalere Holzplatte passgenau darauf. Drücke beide Platten fest zusammen und lasse den Holzleim vollständig trocknen.
24.

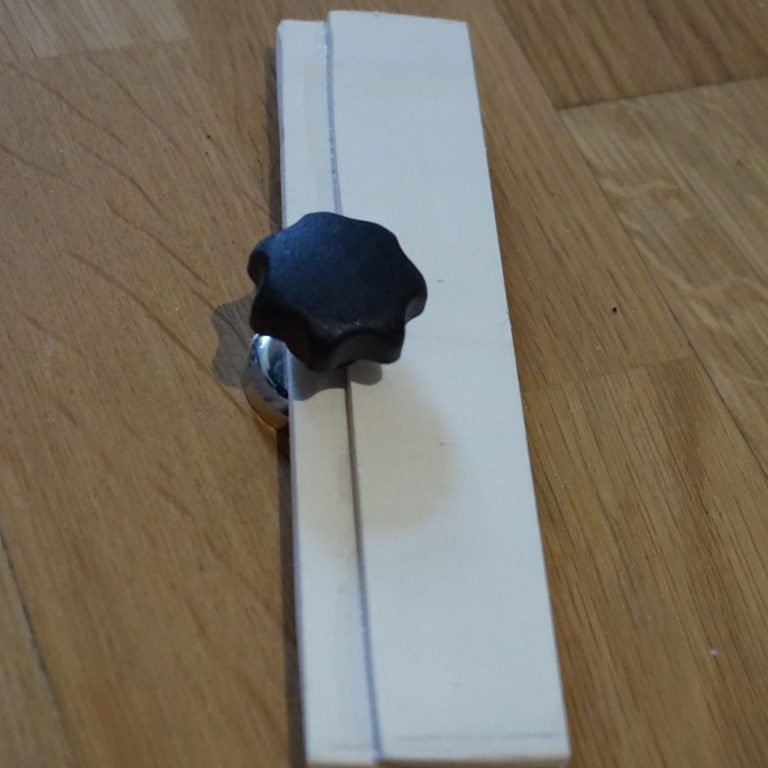

Griff anschrauben
Schraube anschließend den Griff an den Halter. Dadurch werden die beiden Holzplatten zusätzlich fest zusammengedrückt und erhalten mehr Stabilität.
Magnetstreifen befestigen

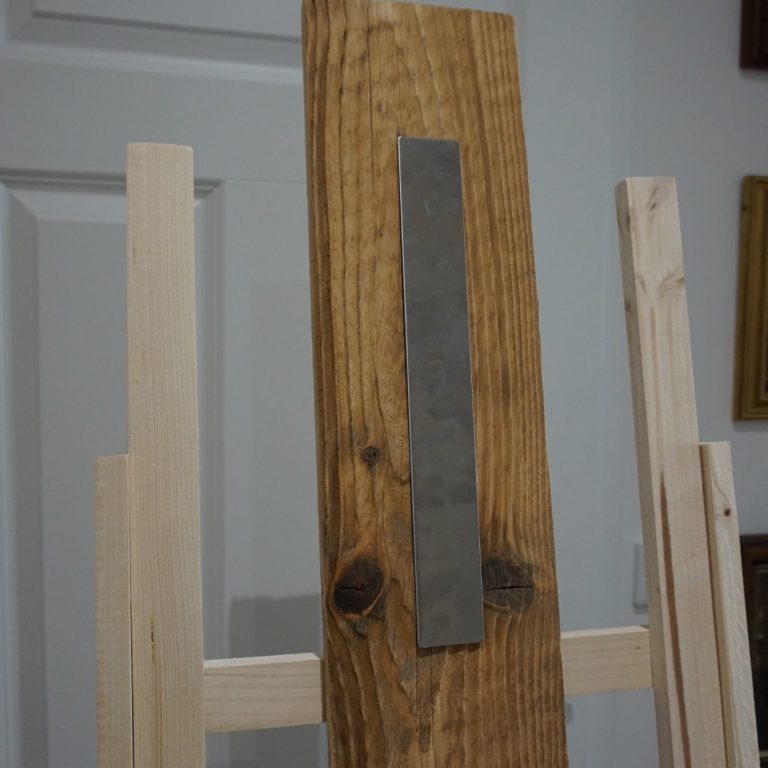

Befestige den Magnetstreifen mithilfe der beiliegenden Klebestreifen mittig auf dem Holzbrett. Anschließend kannst du den Halter mit dem Magneten auf dem Magnetstreifen befestigen. Dadurch lässt sich der Halter je nach Größe der verwendeten Leinwand flexibel nach oben oder unten verschieben.
25.

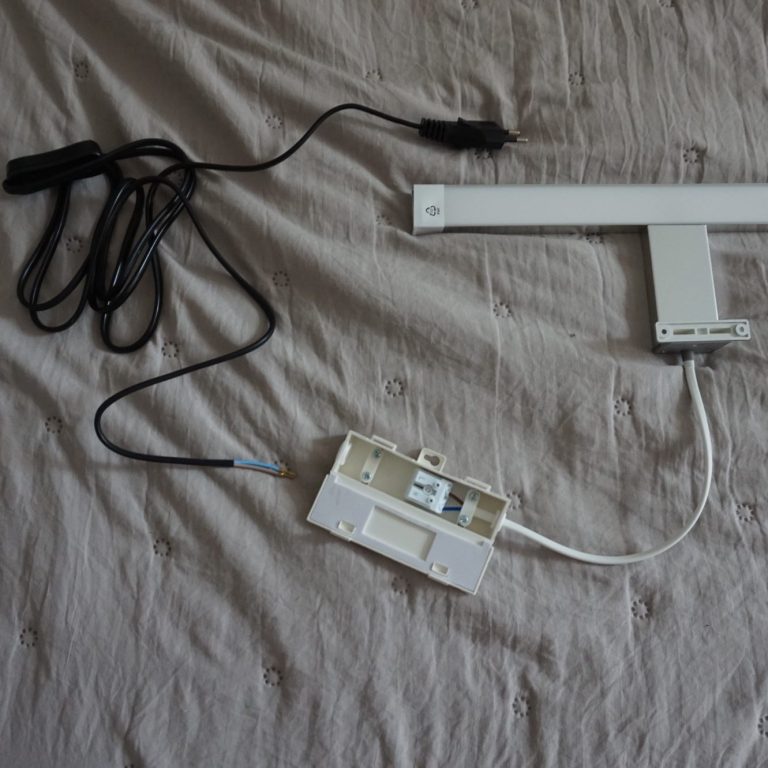

Kabel verbinden

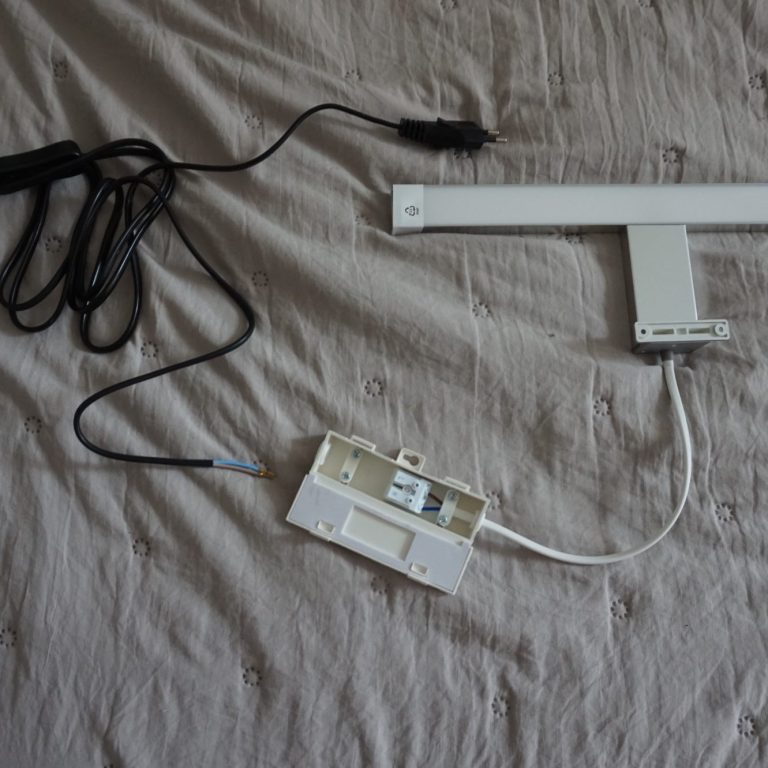

Verbinde nun das Kabel mit dem Stecker mit der Lampe und überprüfe ihre Funktion.
26.

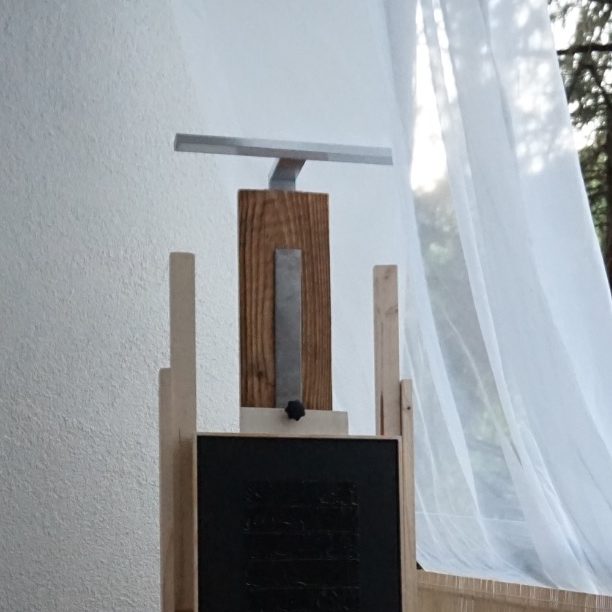

Lampe montieren
Befestige die Lampe auf der oberen Seite des Holzbretts mit den beiliegenden Schrauben und prüfe abschließend ihren sicheren Halt. Das Kabel kannst du an der Rückseite des Bretts ankleben, um es zu verstecken.
27.
Magnetstreifen befestigen
Der Magnetstreifen ist für den Halter gedacht, sodass man ihn beliebig darauf platzieren kann und die Leinwand befestigt. Befestige den Streifen entweder mit Klebeband oder Kleber am Holzbrett.
25.
Kabel verbinden
Jetzt verbindest du die Stromkabel und testest, ob die Lampe leuchtet.
26.
Lampe montieren
Nun befestigst du die Lampe oben am Brett mit den beiliegenden Schrauben und klebst das Kabel hinten an das Brett.
